MERCURY晶振,有源晶振,HB53晶振

頻率：1.0~166.0MHZ

尺寸：5.0*3.2mm

小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：86-0755-27838351

MERCURY晶振電子實業有限公司成立于40多年前，1973年成為臺灣首家晶振頻率控制進口晶振產品制造商。作為水晶行業的先驅，美科利通過研發許多新型尖端產品，不斷滿足市場需求。這些高精度產品中的許多都符合非常嚴格和精確的規格，并且它們也可用于微型表面貼裝封裝。頻率范圍從低KHz到800MHz。

美科利電子工業股份有限公司---臺灣臺北•成立于1973年，自豪地成為臺灣晶體工業的先驅。•公司總部和批量生產設施。• 通過ISO 9001：2008認證。質量管理體系• ISO 14001：2004認證環境管理體系•銷售區域：亞洲，中東，非洲和歐洲. 質量在美科利是首屈一指的，確保每批5032晶振產品都能滿足從空間技術，電信到消費電子產品等各種應用所需的標準。水星致力于保持高質量標準通過不斷改進他們的制造技術并保持他們的新產品開發。

MERCURY晶振,有源晶振,HB53晶振,貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

石英晶振曲率半徑加工技術：石英晶體振蕩器晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

項目	符號	HB53晶振(LVCMOS)規格	條件
輸出頻率范圍	f0	1.0~166.0MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	2.5V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -10℃ to +70℃	請聯系我們查看更多資料 http://www.yaohuifushi.cn
		H: -40℃ to +85℃

頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

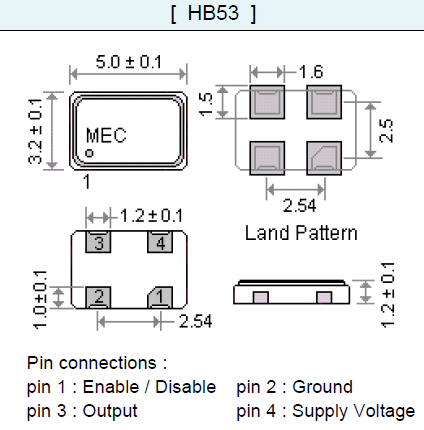

HB53 5032

負載電容與阻抗設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，無線網絡振蕩器調整的輸入阻抗，測量?jī)x器的負載阻抗晶體振蕩器。當輸入阻抗的測量?jī)x器，不同的負載阻抗的，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。MERCURY晶振,有源晶振,HB53晶振

電處理：將電源連接到指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于的規定電壓值，就很可能會導致低功耗晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。

當發生外置撞擊時，任何在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致有源貼片晶振損壞，或者頻率不穩定現象,不執行任何強烈的沖擊石英晶體振蕩器。如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。

貼片有源振蕩器 5032mm進口晶振 HB53晶振
