康華爾電子成立至今已有20多年,是國內數一數二的晶振廠家0755-27838351,專業研發生產銷售石英晶振,32.768K晶振,石英晶體諧振器,貼片晶振,SAW濾波器等.采用無鉛環保材料生產,具有精度穩定,小體積,重量輕等特點.國產晶振就選康華爾電子,質量好,精度高,價格優勢.
康華爾電子多年來在競爭激烈的市場中,以技術占領市場,以質量贏得客戶,是國內口碑極高的晶振供應商.并且憑借自身的努力代理臺灣進口晶振多個品牌,TXC晶振,鴻星晶振,加高晶振,亞陶晶振等.康華爾電子所提供的臺產晶振,均符合德國ROHS環保指令,具有高質量,高可靠使用特性,咨詢選購熱線0755-27838351.
日本進口晶振在國內口碑一流,高端智能產品使用晶振大都會選擇日產晶振作為首選.康華爾電子憑借自身的努力同時代理KDS晶振,愛普生晶振,精工晶體,京瓷晶振等品牌.所代理石英晶振,石英晶體振蕩器,貼片晶體均符合歐盟ROHS環保要求,具有高精度,高品質,低插損,耐高溫等特點.
康華爾電子是國內優秀的歐美進口晶振供貨商0755-27838351,多年來憑借自身的努力,獲得CTS晶振,FOX晶振,Sitime晶振,瑞康晶振等代理權限.所代理進口晶振,歐美晶振均符合歐盟ROHS環保指令,并且獲得ISO國際質量管理體系認證.市場常用進口晶振封裝型號康華爾電子均有備貨,可免費提供現貨樣品以及晶振技術解決方案.
32.768K是晶振頻率中最容易讓人記住的數字,32.768K晶振素來有時鐘晶振的稱謂,只要跟數字顯示以及時間相關的產品都少不了一款32.768K晶振.根據不同的產品需求主要分為圓柱晶振和32.768K貼片晶振.常見封裝有2x6,3x8,7.0x1.5,3.2x1.5,2.0x1.2等體積.康華爾電子提供各種32.768K晶振,音叉表晶,價格優質,咨詢熱線0755-27838351.
有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：10MHZ~40MHZ
尺寸：5.0*3.2mm

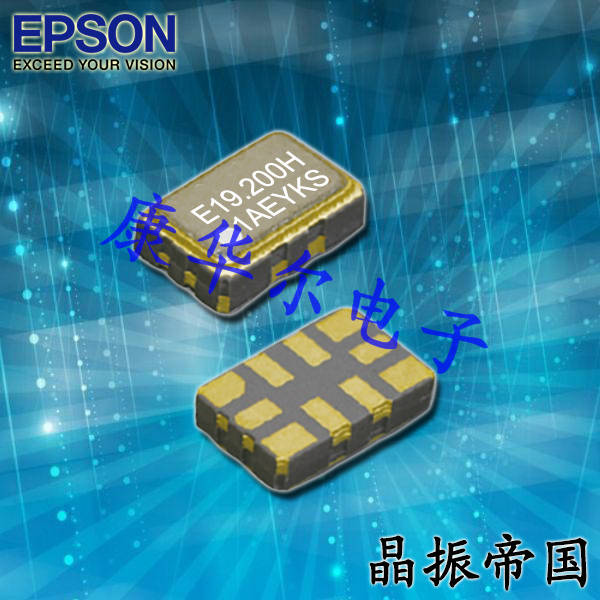

愛普生晶振,TG5032SGN晶振,低電源電壓晶振
愛普生株式會社EPSON晶振,愛普生拓優科夢,(EPSON—YOCOM)1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶振, 晶振,石英晶振,有源晶振,壓控振蕩器, 壓控晶體振蕩器（VCXO）、溫補晶體振蕩器（TCXO）。1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
日本精工愛普生晶振接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生晶振(中國)有限公司共同投資成立的有限責任公司(外商合資).
愛普生晶振公司已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.
愛普生晶振公司加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.
愛普生晶振,TG5032SGN晶振,低電源電壓晶振
機械振動的影響:當5032mm振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。PCB設計指導:
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于高頻有源晶振器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用5032石英晶體振蕩器焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
| 項目 | 符號 |
TG5032SGN (Clipped sine wave) |
條件 | |
|---|---|---|---|---|
| VC-TCXO | TCXO | |||
| 輸出頻率范圍 | f0 | 10 MHz ~ 40 MHz | ||
|
10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26, 30.72, 38.4, 38.88, 40 MHz |
標準頻率 | |||
| 電源電壓 | VCC |
C: 3.3 V ± 5 % (標準) (電源電壓范圍 : 2.375 V ~ 3.63 V) |
||
| 儲存溫度范圍 | T_stg | -40°C ~ +90°C | 裸存 | |
| 工作溫度范圍 | T_use | G: -40 °C ~ +85°C | ||
| a) 頻率初期公差 | f_tol | ± 1.0 × 10-6Max. | 在回流焊后, +25 °C | |
| b) 頻率溫度特征 | fo-TC |
A: ± 0.1 × 10-6 Max. / G: -40 °C ~ +85°C H: ± 0.25 × 10-6 Max. / G: -40 °C ~ +85°C B: ± 0.28 × 10-6 Max. / G: -40 °C ~ +85°C |
頻率 (fmax + fmin) / 2 基準 | |
| c) 頻率負載變動特征 | fo-Load | ± 0.1 × 10-6 Max. | Load ±10 % | |
| d) 頻率電源電壓特征 | fo-VCC | ± 0.1 × 10-6 Max. | Vcc ± 5 % | |
| e) 頻率老化 | f_age | ± 0.5 × 10-6 Max | +25°C , 第一年 | |
| ± 3.0 × 10-6 Max. | +25°C , 20年 | |||
|
Holdover stability (溫度固定) |
- | ± 0.01 × 10-6 Max. (+25 °C , 24時間) | 工作開始10日后基準 | |
| ± 0.04 × 10-6 Max. (+25 °C , 24時間) | 工作開始48時間后基準 | |||
|
Wander generation ( MTIE, TDEV ) |
- | - | 符合 GR-1244CORE , ITU-T G.8262 | |
| Free-run accuracy | - | ± 4.6 × 10-6 Max. | 這包括項目a), b), c), d), e) | |
| 功耗 | ICC | 5.0 mA Max. | ||
| 輸入電阻 | Rin | 100 kΩ Min. | - | VC- GND (DC) |
| 頻率控制范圍 | f_cont | ± 5 × 10-6 ~ ± 10 ×10-6 | - |
J,D : VC= 1.5 V ± 1.0 V at VCC = 3.3V K,E : VC= 1.65 V ± 1.0 V at VCC = 3.3V |
|
輸出電壓極 |
VPP | 0.8 Min. | 峰 - 峰值 | |
| 振蕩啟動時間 | t_str |
5.0 ms Max. (Non-Filter: 標準) 2.0 sec. Max. (Filter: 選擇) |
在90 % VCC 時，所需時間為0 秒 | |
| 輸出負載 | Load | 10 kΩ / 10 pF | ||
| 輸入電壓 | VIH | 70 % VCC Min. | OE 終端(啟用電壓) | |
| VIH | 30 % VCC Max. | OE 終端(禁用電壓) | ||
